深圳铭伟泰电子技术有限公司以提供电子产品、照明产品、LED照明灯具等为主营业务，最近充电头网拿到了铭伟泰推出的200W LED适配器DEMO，该方案支持90～264Vac宽电压输入，以及12V0.1A、 15V0.1A和52V3.8A输出，实现为调光/控制电路以及LED供电。

　　此外DEMO采用PFC+LLC高效谐振架构设计，并且相关功率器件均为氮化镓功率集成器，由氮矽科技提供，型号分别为DXC3065S2F和DXC1065S2C，得益于氮化镓功率集成器的加持，方案的转换效率达92%。下面充电头网就带来铭伟泰这款LED适配器方案的解析，一起看看这款方案的用料和设计。

　　铭伟泰200W LED适配器DEMO器件主要布局在主板上，器件间有一定间隔，可有效避免积热，部分器件还配有专门散热片散热。模块右侧垂直焊接一块小板，设有电源主控芯片、电容等。

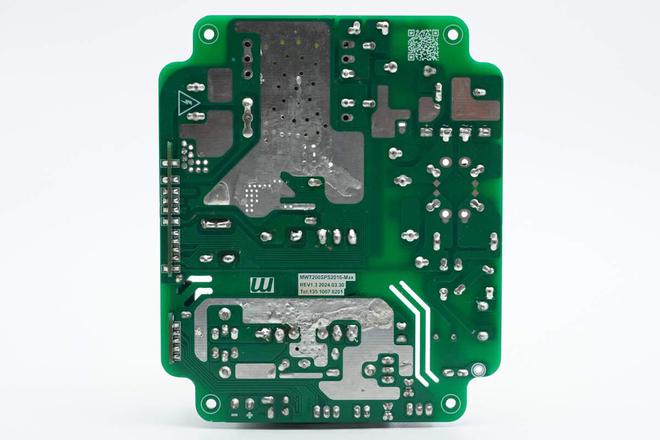

　　主板背面没有布局器件，对应PFC和LLC功率器件布局区域过孔和露铜加锡帮助散热，背面锡焊整体干净利落。

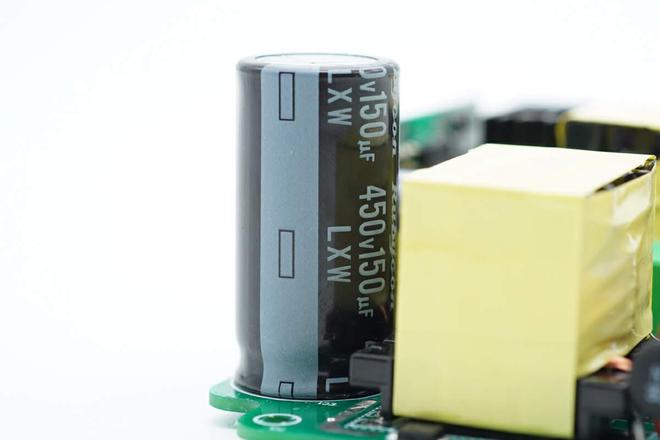

　　板子一侧设有滤波电感、NTC浪涌抑制电阻、PFC升压电感以及高压滤波电解电容等。

　　适配器内部初级PWM主控芯片采用NXP恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能，集成度非常高。

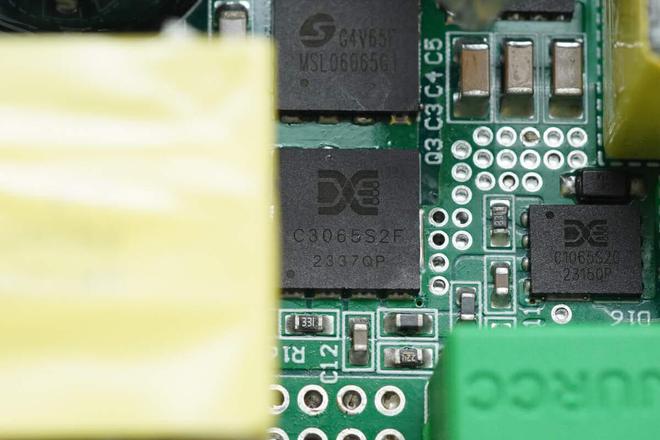

　　PFC开关管采用氮矽科技DXC3065S2F，该芯片集成650V增强型GaN HEMT和栅极驱动器，支持高重复输入±18V电压容限和极高的开关频率(10MHz)。导阻为80mΩ，最大漏源极电流30A，采用DFN8X8封装工艺，具有零反向恢复损耗，可应用在快充电源、LED照明驱动器、PFC电路、LLC转换器、无线电力传输等领域。DXC3065S2F采用PFC+LLC的电路拓扑，可支持300W≤Po500W电源产品的应用。

　　PFC整流管来自美浦森，型号MSL06065G1，是一颗耐压650V的碳化硅二极管，150℃工作电流6A，采用DFN8*8封装。

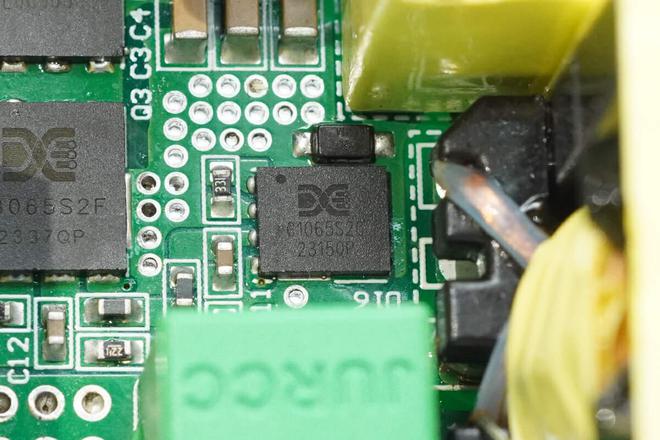

　　用于LLC半桥的两颗氮化镓开关管也是来自氮矽科技，型号DXC1065S2C，该芯片导阻为200mΩ，最大漏源极电流10A，采用DFN5x6封装。DXC1065S2C和DXC0765S2C可应用在快充电源、LED照明驱动器、PFC电路、LLC转换器、无线电力传输等领域。

　　输出端设有滤波电容、电感等，肖特基二极管以及线性稳半岛平台 半岛体育在线入口压器配有散热片进行散热。

　　铭伟泰200W LED适配器DEMO采用大小双板设计，使用了时下主流PFC+LLC拓扑，输出分别实现为调光/控制电路和LED供电。此外输入输出接电均为插座设计，方便后期的维护和替换。

　　充电头网通过解析发现，该方案在PFC、LLC功率器件选型上，使用了氮矽科技DXC3065S2F和DXC1065S2C两个型号氮化镓功率集成器，两款氮化镓功率集成器均可应用在快充电源、LED照明驱动器、PFC电路、LLC转换器、无线电力传输等领域。
